蔡司扫描电镜GeminiSEM系列 高分辨,不挑样
长久以来,蔡司场发射扫描电镜GeminiSEM一直是高分辨力与宽样品适用性的代名词。无论您从事的研究方向是什么,GeminiSEM都可以满足您的需求。创新的电子光学系统和新型样品腔室设计可让您拥有更佳的图像质量、易用性和灵活性。蔡司场发射扫描电镜GeminiSEM兼具出色的成像和分析能力,不依靠浸没式物镜依然可以轻松实现1 kV以下的亚纳米级分辨力。以下内容可以使您进一步了解Gemini电子光学系统的三大独特设计,探索蔡司场发射扫描电镜GeminiSEM的应用潜能。
GeminiSEM 360可以实现各种样品的高分辨成像、分析和各种应用需求的拓展。

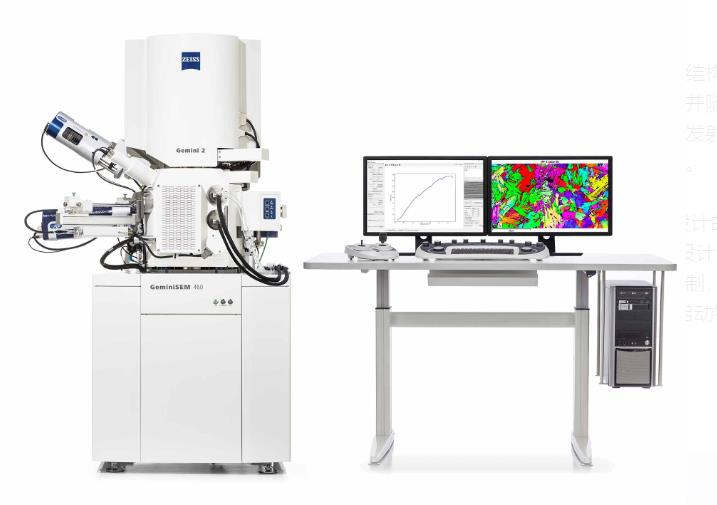

更强大的分析能力 - 配备Gemini 2镜筒的蔡司场发射扫描电镜GeminiSEM 460可应对更加复杂的分析工作。连续可调的大束流使您可以在成像和分析条件之间无缝切换。
更高端的表征体验 - 蔡司场发射扫描电镜GeminiSEM 560配有Gemini 3镜筒及其新型电子光学引擎,让它在各种工作条件下均可发挥该系列最出色的分辨率特性。
基于蔡司场发射扫描电镜的原位实验平台
通过集成的一体化解决方案建立材料性能与微结构之间的关联
蔡司最新开发了自动化的原位加热与拉伸实验平台,能够向您揭示材料微结构的变化是如何影响材料宏观性能的。基于此平台,能够自动观察材料在加热和拉伸过程中的变化,并随时绘制材料的拉力-应力曲线。通过集成该原位加热与拉伸实验解决方案,将极大的扩展您的蔡司场发射扫描电镜的功能,从而助力金属,合金,高分子材料,塑料,复合材料以及陶瓷等材料的深入研究。
该原位实验平台将力学拉伸/压缩样品台,加热单元,以及专为高温环境设计的二次电子和背散射电子探测器,与EDS和EBSD分析相结合。得益于蔡司独特的Gemini电子光学镜筒设计,使上述原位硬件的集成变得非常简单。所有系统部件均通过安装于单台电脑上的统一的软件界面控制,从而实现了自动化的,无人值守的材料测试过程。系统允许定义多个感兴趣区域(ROI),并通过自动特征点追踪功能,为您重新定义了自动化连续成像和分析(例如EDS和EBSD)的标准。
优势:
简单而快速的实验设置,在数据采集过程中无需人工监视
自动化的原位实验流程,保证了数据采集具有高重复性,高精度,以及不依赖于操作人员的高可靠性
同时保证高通量和高分辨数据采集,可快速获得在统计意义上具有代表性的结果
高质量的数据保证了可靠的后期数据处理,例如由可使用GOM开发的数字图像关联(DIC)技术软件处理产生的应力分布图
简便的数据管理
3D STEM断层成像
现在,您可以在场发射扫描电镜上实现自动的STEM三维成像。该功能集成在一个可定制的自动化的工作流程中,包括实现全自动的载物台的优中心旋转和倾斜运动以及自动对焦和图像采集。特征点跟踪功能可补偿整个倾斜过程中的偏移,并将两幅图像之间的偏移保持在最小约50 nm。新的STEM样品台可以实现180°旋转和60°倾斜,任何角度下,aSTEM探测器都可以轻松成像。最后通过3D重构软件渲染生成样品的3D模型。
蔡司Atlas 5 – 挑战多尺度分析
Atlas 5提供以样品为中心的工作平台,让您更轻松地获取全面的多尺度、多模式图像。Atlas 5是功能强大、直观的硬件和软件包,可扩展扫描电子显微镜的功能。
蔡司ZEN core软件
充分利用多模式、多尺度实验数据,支持后期升级,无需重复投资。通过新功能的推出提升系统能力,并充分利用所有GeminiSEM已融入蔡司ZEN core生态系统所带来的优势。应用场景包括:
ZEN Connect - 将不同表征手段获得的图像进行整合。
ZEN Intellesis -.适用于高级AI技术、机器或深度学习进行图像分析。
ZEN数据存储-通过连接来自不同仪器的数据来集中管理项目。
适用于SEM的ZEN自动成像–通过简化的电镜操作流程,将光镜和电镜表征更好得结合。
ZEN的分析模块-对材料研究中的图像进行分析统计并生成报告,例如GxP、晶粒度、夹杂物分析。
3D表面建模– 3DSM
扫描电子显微镜能够实现各类样品的二维测量与分析:如需分析样品的三维表面,则可使用蔡司选配的3DSM 软件模块。使用扫描电镜的aBSD或AsB探测器就可重构完整三维表面模型来表征样品的表面形貌信息。
可视化和分析软件
蔡司推荐您使用Object Research Systems(ORS)的Dragonfly Pro
这是一种先进的分析及可视化软件解决方案,可以对X射线显微镜、FIB-SEM、SEM及氦离子显微镜等诸多技术采集的三维数据进行可视化三维重构和分析。蔡司专门配备的ORS Dragonfly Pro软件提供直观、全面的定制化工具包,能够实现大量三维灰度数据的可视化和分析。Dragonfly Pro可以导航、注释、创建三维数据的媒体文件,包括视频制作。还可以通过图像处理、分层和对象分析来量化结果。
利用场发射扫描电镜GeminiSEM 360/460消除荷电效应
搭载Gatan.的3View®技术,使蔡司场发射扫描电镜GeminiSEM 360或GeminiSEM 460升级成为超快速的高分辨率三维成像系统。3View®是安装在扫描电镜样品腔内的超薄切片机,可以快速便捷地从树脂包埋的细胞和组织样本上采集高分辨的三维成像数据。该系统能在一天内对样品进行数千次连续切片并成像。先进的蔡司Gemini镜筒技术让GeminiSEM在该应用中发挥最大优势。现在,您还可以通过局部电荷中和功能来强化GeminiSEM,以消除荷电效应。蔡司与德国国家显微镜和成像研究中心合作研制了该进气系统。利用局部电荷中和功能,可以获得出色的图像质量。在进行三维纳米组织学表征时,在电子显微镜下通过连续切片成像观察肝脏、肾脏和肺部等组织样本,为病理学研究提供了非常有效的帮助。利用局部电荷中和消除荷电效应,可以快速地对这些容易荷电的组织样本进行高分辨的三维成像。
