蔡司三坐标软件Calypso应用之蛙跳检测功能使用

来源:发布时间:2018-10-29 16:54:26点击率:

   今天我们来介绍下蔡司三坐标软件Calypso应用之蛙跳检测功能使用。蛙跳检测即“基本坐标系匹配”,一般常见于关节臂、激光跟踪仪之类的蔡司移动式测量机,固定式测量机在两种情况下也需要此项功能:1、零件测量一部分后发生了位移,位移前后测量的元素需要关联计算;2、零件超出机器量程,需要分段测量。使用“基本坐标系匹配”功能可以使位移前已经测量的元素不用重新测量而与位移后测量的元素构成完整数据链,进行统一特性计算。

  蔡司三坐标软件Calypso蛙跳检测的基本原理: 通过三个(或以上)点(可以是标准球,可以是测球,可以是产品的孔)拟合建立坐标系。然后建立的坐标系和基本坐标系匹配(平移旋转),再保持已有测量结果不变化情况下,测量新基本坐标系下的其他元素,然后进行单要素特性和多要素特性的评价(尺寸,距离,形位公差等)。

  说明:

  整个测量过程中,始终只存在一个基本坐标系。每次蛙跳,覆盖上次基本坐标系。若干次蛙跳后,基本坐标系就是*后一次蛙跳计算得到的基本坐标系。

  一次测量中可以使用多次蛙跳,但随着“蛙跳”次数越多,测量误差越大。

  下面举例说明该功能的使用方法及测量精度:

  一. 正常建立“基本坐标系”及“安全平面”,并且测量“圆1”评价出XY坐标值;

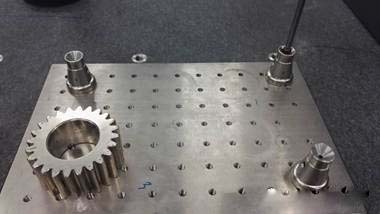

  二. 将3个“定位器”吸在夹具上;

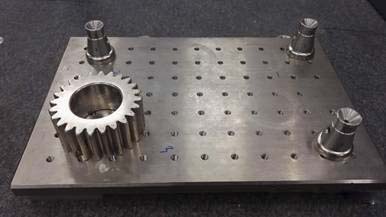

蔡司三坐标测量机

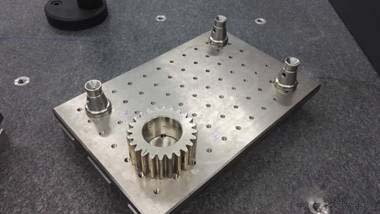

  三. 手动在每个“定位器”上测量一点并设为“自定心”点,自动运行一遍;



蔡司三坐标

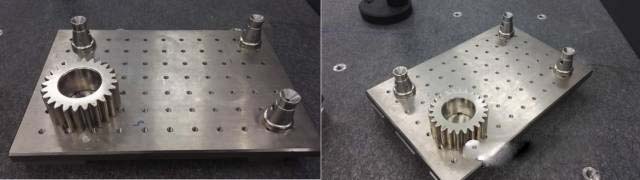

  四. 人为将零件位置移动和偏转模拟产品发生移动;



蔡司三坐标



  五. 点击“资源”→“其它”→“基本坐标系匹配”,再点击“选择元素”,选中之前3个“自定心”点,*后确定



蔡司三坐标软件



  六. 确定后会跳出提示框要求手动将3个“自定心”点依次测一遍(顺序不能错)



  七. 手动测量后将探针抬高,点击确定后会自动将这3个点再次测量一遍,这时位移前后的数据就连接起来了,可以将“圆1”复制一个为“圆2”再测量一次,如此再重复3遍后,“圆1”位移了4次;



蔡司三坐标

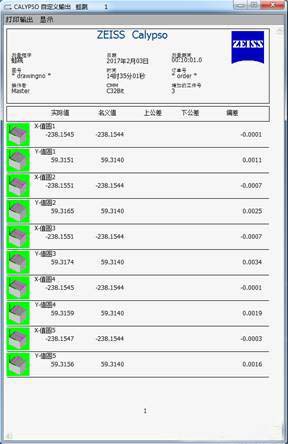

  八.*终得出5组数据,在“CAD窗口”中5个位置都重合在一起。如下是5次结果,重复性精度很好

  zeiss三坐标



  注:

  如果“定位器”完全固定于夹具上,则此程序完全可以自动运行,注意运行顺序必须设置为“按特性列表”



  “基本坐标系匹配”功能使用“定位器”可以充分发挥蔡司三坐标测量机软件Calypso的“自定心”功能,既方便也保证精度,当没有“定位器”时可以使用3个球或3个带“工作平面”的圆(推荐使用3个球),3个球心或圆心高度可以不一样,依然可以使用“基本坐标系匹配”功能。

        以上就是为您介绍的蔡司三坐标测量软件Calypso应用之蛙跳检测功能使用。希望能对您有所帮助。
