蔡司工业CT测量机Xradia Context micro百年探索树之秘

来源:发布时间:2021-05-18 14:49:31点击率:



        转眼又是夏天了,年复一年,不管你是否留意,树,数十年如一日,它就静静地在那里,下面我们一起来看看吧

  从古至今,树木一直都是造福人类的,合理的种植和砍伐可以让我们更好的利用树木,树木的种类有很多,研究手段也有很多,今天,蔡司君为大家介绍的是杨树、松树以及桦树皮在蔡司工业CT测量机Xradia Context 二维和三维微观形貌特征。

  在这之前,蔡司三坐标测量仪君想先在扫描电镜下观察一根杨树枝的形貌,便用刀片切了一个立方体,心想着为了拍摄好电镜的图片,样品的表面一定要平整,但是蔡司君这一刀下去得到的却是这样的结果:

  等待着,等待着,蔡司工业CT测量机君带着蔡司成立百年后的得意之作——Xradia Context microCT来探索它的奥秘。

  样品组织结构基本上被那一刀给抹平了,不当的制样方法得到了不理想的结果,于是蔡司君查了植物在电镜下观察的简单制样方法,如下:切片→502胶浸泡→自然干燥→磨制抛光→丙酮浸泡→自然干燥(其它的更是复杂)。在没有这些试剂和条件的情况下,这个样品肯定是失败了,于是蔡司君决定先使用蔡司Xradia Context microCT来观察,制样方法是用刀片将杨树和松树枝切成2mm见方的样品,使用0.7um体素分辨率对样品进行高分辨率、高衬度的扫描,结果让蔡司君很满意!

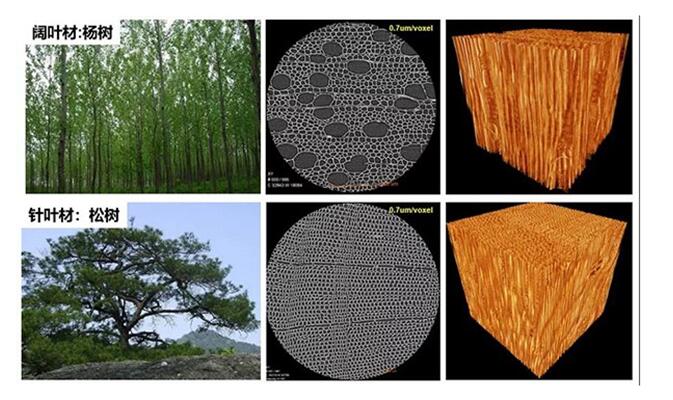

  从杨树和松树的二维虚拟切片及三维渲染图中可清晰看见阔叶树杨树内部较大的导管分子以及纤维的分布,针叶树松树内部的管胞清晰可见。在没有经过任何加工处理的情况下,蔡司君得到了想要的结果!

  使用Dragonfly软件对杨树内部导管和纤维进行分割渲染,可见每个导管的体积都可以被量化,在选择区域内,最大的导管体积可达1.7x106 um3 。以下为杨树的二维虚拟切片视频以及三维渲染视频:

  了解完了两种树木的内部结构,那树皮在蔡司工业CT测量机Xradia Context microCT下又是什么样子的呢?

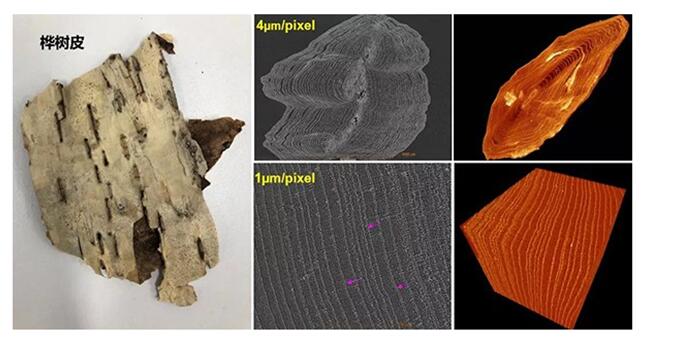

  有一种树皮是可以剥落的,而且质地柔韧、防腐耐潮、经久耐用,还可以药用,它就是桦树皮。桦树皮是多层细胞木质化后形成的结构,容易脱落。下图展示的是桦树皮在蔡司工业CT测量机Xradia Context microCT中扫描后得到二维虚拟切片以及三维渲染图,制样方法同样是用刀片切割样品,可清晰看见桦树皮内部层状结构。

  看了蔡司君用Xradia Context microCT对于树木以及树皮的一些浅显研究方法,是否对您有所启发呢。这几年随着CT技术在材料及生命科学领域的普及应用,越来越多的科研工作者喜欢上了这种无损的高分辨率三维成像方法。它既可以快速的帮助您定位感兴趣位置,又可以无损的观察样品内部结构,最重要的是制样简单方便,为您节省了时间。蔡司三维成像解决方案助力各个科研领域的研究,希望在科研的道路上助您突破!

  综上所述本期为您整理的蔡司Xradia Context microCT百年探索树之秘相关资讯,关于下次的教程我们也会如期更新,期待大家的积极反馈,我司是蔡司三坐标厂商的官方授权代理商,主要的品牌是以蔡司为主,我们将竭诚为您服务!
