关于平面的知识介绍:
Calypso应用之平面介绍
自动运行程序,需要设置运行轨迹。zeiss三坐标的Calypso软件非常人性化,只要了解三个参数的概念和关系:平面;距离;回退距离,就可以实现程序自动运行,不需要设置中间点或者移动点。这三个参数,通称为“参数”。
每个元素能完整运行下来,都要经历的过程:平面 - 距离(可以为零)-回退距离(不能为零)- 测量策略(基于不同元素,打点或者扫描均可) - 回退距离(默认和之前一样,可以不相同) - 距离(默认和之前一样,可以不相同) - 平面(默认和之前一样,可以不相同)
注:默认和之前一样,可以不相同。对特定产品测量的时候,有前后不一致的情况。关于如何设置,作为提升内容,这里不作介绍。
对于常见的三类元素运行轨迹图:
1、点
2、孔(适用圆孔,圆柱,圆锥,槽等)
3、平面

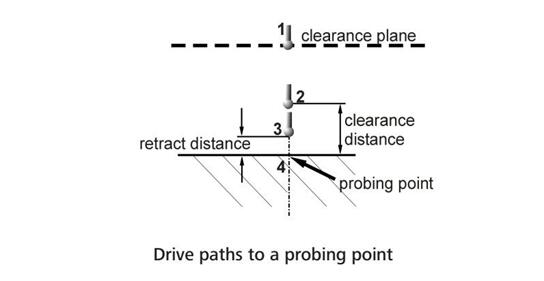

测量点的运行轨迹图:

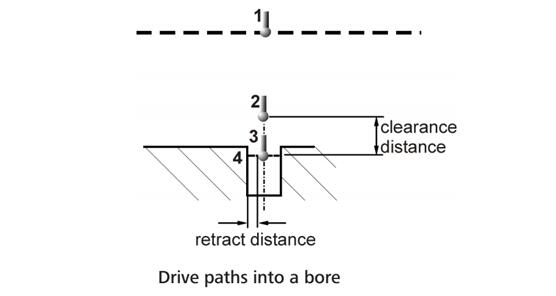

测量孔的运行轨迹图:

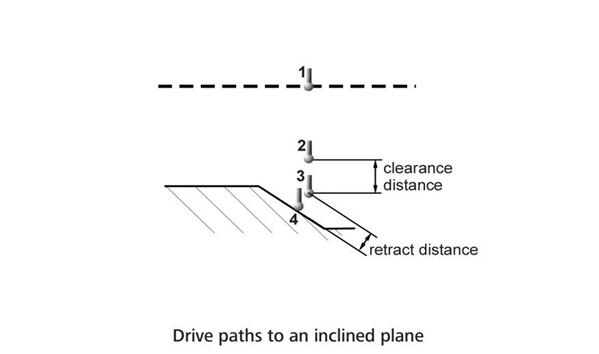

测量平面的运行轨迹图:
元素运行都是从平面开始,再回到平面。对于特定产品,还可以进行路径的优化,简化运行轨迹。例如子平面的知识介绍:Calypso应用之子平面。
关于“参数”中的距离和回退距离,是两个设定的长度。
1、回退距离从接触位置开始计算。
2、距离是接触位置+回退距离的位置开始计算。
回退距离大小选择:从接触位置到探针边界(不是探针中间),实际中基于测量元素的大小等因素,选择不会干涉或者碰撞的回退距离即可。
以孔为例:0<回退距离< (孔直径 - 测球直径)
回退距离和距离方向:和元素种类有关,总体归纳起来就两大类元素。
一类:
点,平面,2D直线,球(如果球的策略是打点)。
回退距离和距离的方向一致,都是法向方向(点是ijk的方向,平面是法线方向,2D直线是所在平面的法线方向)。
二类:
孔或轴类(圆孔,圆柱,圆锥,圆槽,椭圆等),球(如果球的策略是测量圆弧)。
回退距离的方向:指向中j间(孔)或远离中间(轴)。
距离的方向:孔或轴的中线。
“参数”设置路径:双击打开元素 - 点击策略(Strategy) - 双击参数(Clearance Data)进行设置。
以上就是本期的蔡司三坐标测量机CALYPSO软件测量教程,关于下次的教程我们也会如期更新。如果各位还有更多疑问的话可以致电我们:0512-57566117了解更多知识
