诸多新技术加持的蔡司新CONTURA三坐标测量机 颠覆测量认知

来源:发布时间:2018-11-23 14:53:46点击率:

       随着时代的发展和科技的进步,蔡司三坐标测量机CONTURA机型已经发展到新一代NEW CONTURA机型,那么诸多新技术加持的蔡司新CONTURA三坐标测量机到底有哪些特点,又是如何颠覆人们的测量认知的呢?

  蔡司工业测量时全球领先的三坐标生产商,是三坐标测量技术的发明者和奠基者,蔡司致力于为工业制造领域及测量实验室的多维测量需要提供专业的测量解决方案。自上世纪以来,蔡司工业测量制造的三坐标在国内就广受好评。其推出的CONTURA系列三坐标测量机在业界更是以高性价比著称。稳定的测量结果,较低的故障率都是该系列三坐标的突出特性。CONTURA系列在全球推出其系列的新成员——NEW CONTURA(以下简称CONTURA)。新一代CONTURA继承了前代的优点,更集成了众多蔡司独有的关键技术,使其性价比更加突出,为中国的广大用户提供了更好的测量平台。

蔡司三坐标测量机

  现代测量理念,已经从以往的关键尺寸合格检测,转变成为加工及设计改进重要的数据来源,由此达到提高产品整体质量的目的。同时,企业对测量工作的要求,也从以往简单要求质量判定转变为追求效率以及数据可跟踪等等复杂多样的要求。新一代CONTURA能做到对这些测量工作要求的全面满足。

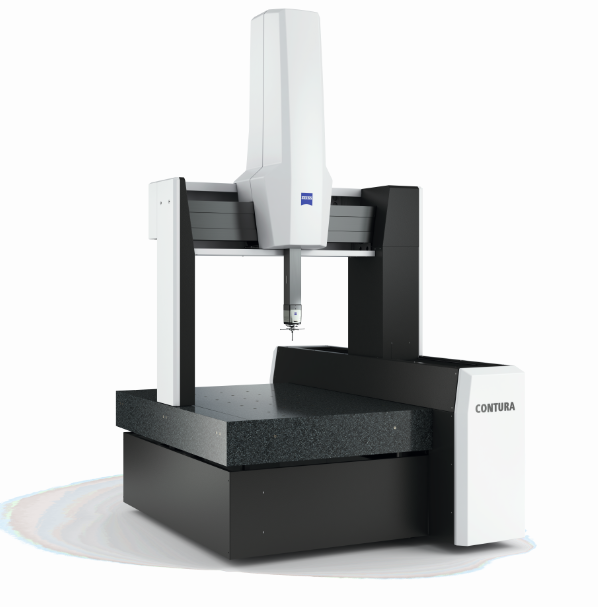

  新一代CONTURA采用经典的桥式测量机结构,使用合适的高刚性导轨材料,保证了运动部分在运行过程中的低扭曲变形,以保证其测量结果的稳定性。同时,新一代CONTURA对主要运动部分及其敏感部分使用了全封闭设计,使得外界环境对机器本身的影响下降到了一个很低的程度。全封闭设计还提高了整体美观性,由于没有裸露电缆,操作安全性也得到了保障。新一代CONTURA使用零膨胀玻璃陶瓷光栅尺作为关键读数系统的一环,保证了三坐标测量机在不同温度环境下可以得到及其精准的测量结果。新一代CONTURA的控制系统高度集成,在电子集成的同时也实现了硬件集成,新一代CONTURA没有额外的单独控制系统,降低了占地使用面积,这意味着同样的测量室有更大的自由空间可以利用,有效地降低了客户的环境成本。

  新一代CONTURA使用蔡司统一的测量软件CALYPSO作为人机交互界面。CALYPSO是蔡司基于CAD原理独立开发的一款功能强大的专业测量软件。CALYPSO也是蔡司一系列三坐标测量机的标准通用测量软件。CALYPSO可以实现CAD模型的导入导出,在CAD模型上直接建立测量任务,同时实现虚拟可视化测量。更重要的是,CALYPSO测量软件的通用性使得客户在不同地区的工厂有了统一测量标准的可能,即使使用的测量机型号不同。CALYPSO测量软件还可以进行统一的数据追踪及数据分析,为客户提供了一个良好的平台以实现产品质量整体提升。

  蔡司独有Navigator技术可以有效降低测量时间,并保证测量结果的稳定,这是有效提升企业生产率的一条捷径。Navigator过去仅可适用于蔡司的高端三坐标上,伴随着新一代CONTURA的问世,Navigator技术变得触手可及。

  空气无处不在,空气弥足珍贵。从2014年11月开始,蔡司独有AirSaver技术将配置在新一代CONTURA三坐标测量机上。压缩空气在企业生产过程中是主要的成本之一。蔡司工业测量部新申请了一项专利技术,可以大大降低压缩空气的消耗量,我们称之为AirSaver。该技术不仅仅能降低公司成本,在一个非永续的工作场合,AirSaver这一专利技术也降低了使用公司的二氧化碳排放量,这有益于环境。

  虽然空气是免费的,但压缩空气并不如是。就德国而言,约有62,000台不同类型的空气压缩机在工作,当然这意味着能源的消耗。商务部释放的年度数据表明,就制造压缩空气一项,德国每年消耗电力140亿千瓦。这意味着德国大约7%的用电量用于制造压缩空气。随着电力成本的增加以及人们对居住环境的生态要求提高,越来越多地公司开始关注压缩空气的消耗量。

  我们的目标是提高效率,有效管理及降低消耗。尽管一直以来我们都在讲降低测量系统的消耗,但是三坐标的压缩空气消耗量却长期被忽视。从操作者的角度来说如果频繁的通断压缩空气,那么测量机的精度可能会受到影响。然而蔡司很早之前就开始质疑这种认知是否正确,AirSaver专利技术是蔡司员工利用工作闲暇之余提出理念并研发成功的。AirSaver专利技术在2013年的Control Show中初次亮相,主要用于帮助用户节能减排。

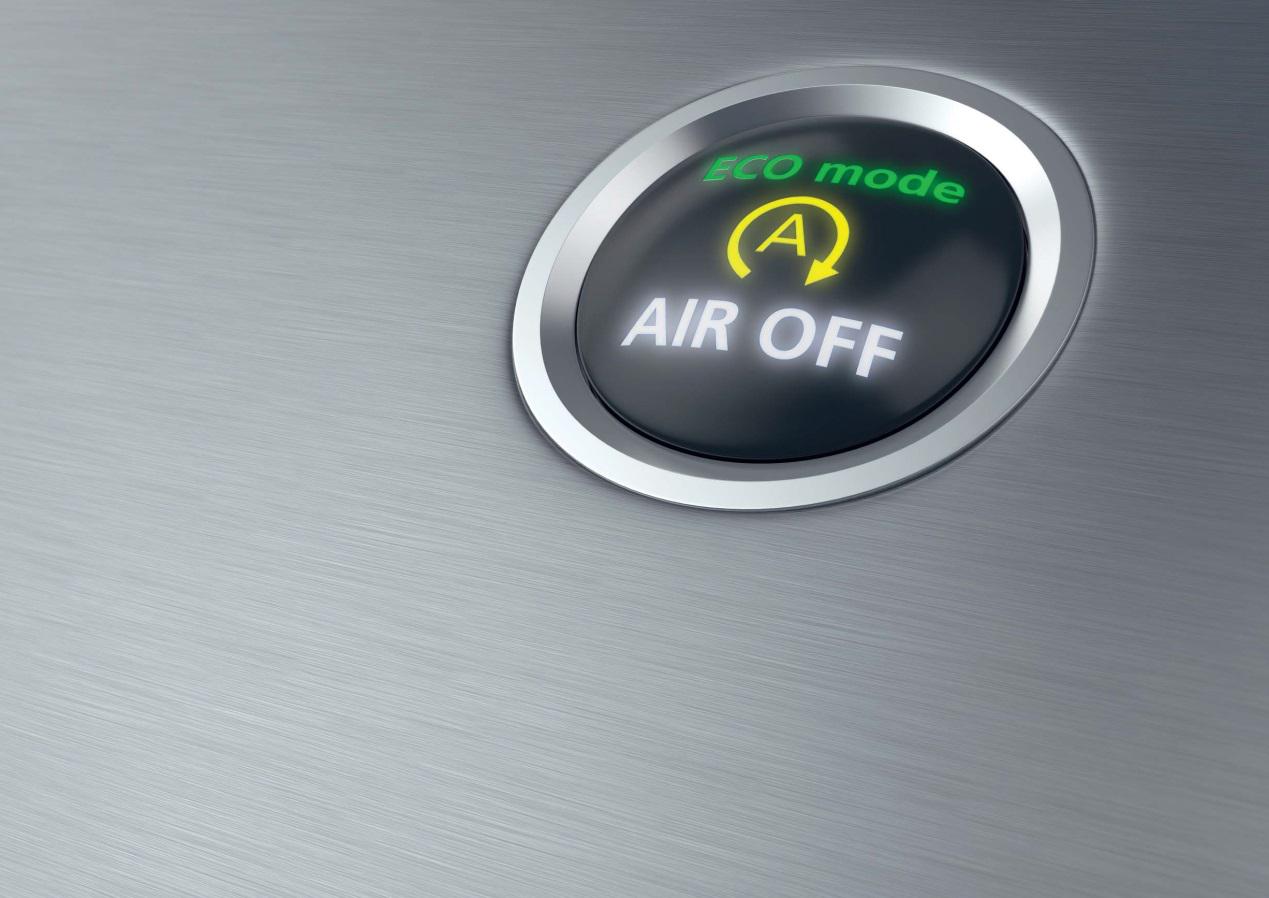

  蔡司 AirSaver专利技术在蔡司三坐标测量机上增加了一个额外的模块。简单而言,它是由软件来控制测量机压缩空气供给的通断,操作者可以自定义三坐标测量机是否需要通断。当长时间没有新的操作动作,三坐标会自动切断压缩空气的供给。而新的测量指令、操纵杆的移动都可以瞬间激活压缩空气的供给。

  蔡司 AirSaver技术可以使用户每年节省数千欧元的压缩空气成本。节省的总额取决于实际使用情况,比如每天一班工作或是两班工作节省的成本会有不同。从费用的角度来看,客户因购买蔡司AirSaver专利技术的费用会在几个月之内通过对压缩空气的节省而收回。而从中长期来看,降低压缩空气的消耗势必意味着更小的压缩机系统,其中的维护成本和电力消耗也随之降低。而实际上无论多久收回成本,蔡司 AirSaver对改善环境而言却是从系统开始工作就起效了。目前,很多的企业往往可以获得低利率的贷款用于进行节能减排的投资。如你所见,社会责任体现在方方面面。

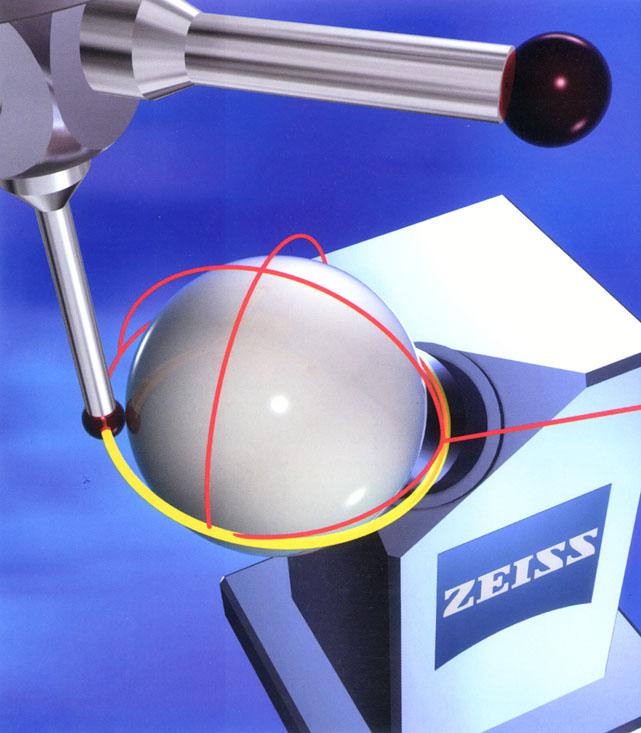

  新一代CONTURA搭配主动式扫描探头款标配有Navigator技术。通过两种不同速度对主探针进行标定并对标定结果进行统一计算,从而确定整个蔡司三坐标在高速运行下的动态及静态影响,进而对这些影响进行补偿,以实现具精度高速测量的结果。

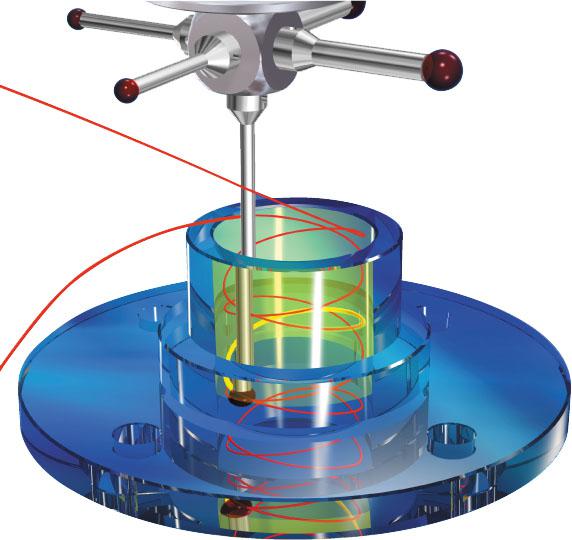

  标配有Navigator技术的新CONTURA支持切线逼近被测工件,就像是飞机降落那样,可以有效地降低机械应力对测量结果的影响,实现平稳扫描测量。经过优化后切线进入被测元素使得测量过程变得连续且平稳,由于不需要经过停止——调整运动方向——运动这个过程,所以整个测量的时间也缩短了!新CONTURA还支持螺旋线扫描,在日常的测量工作中,圆柱测量是非常常见的项目。传统意义上的圆柱测量一般是在圆柱的不同位置上测量圆,然后将所有的圆进行拟合确定圆柱的中心线,并以此进行评价。新CONTURA使用螺旋线扫描后,圆柱将被认为是单一的元素。通过切线接近并使用螺旋线扫描,整个圆柱测量会在很短时间内完成,由于采集数据量更多,所以得到的结果将更接近真实值。同时,切线进入方式没有了测量调整过程,缩短了整个测量时间!





  在进行发动机缸体测量的实验对比中我们发现,使用Navigator技术进行测量比不使用该技术测量时间缩短了30%以上。

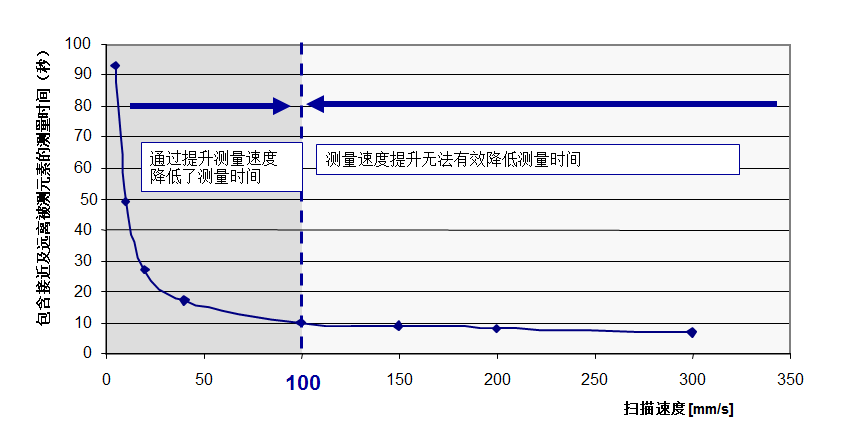

  在另一组实验数据中,我们对112mm直径的环规进行扫描测量,可以得出这样的结论:当测量速度从5mm/s提高到100mm/s时,整个测量时间缩短了80%以上。





  总之,拥有Navigator技术的新CONTURA将完全改变现有的测量认知,让更多的客户真正体验到高效测量!





   蔡司三坐标测量机CONTURA机型的更迭显示了科技的进步和自动化高精度智能化的需求,适应时代的发展,引领工业制造的变革。进入新时代,蔡司仍然不遗余力的发明研究以满足更多企业的需求,继续为制造业的品质提升把关。更多蔡司三坐标机型信息可以来电或在线咨询我们。蔡司官方授权代理商-昆山友硕欢迎你的来访。
