非蔡司三坐标设备数据上传到Piweb系统之DMO报告

来源:发布时间:2018-10-19 15:11:35点击率:

   蔡司三坐标Piweb软件很强大,可以实现多方数据汇总,从而进行监控分析。 那么如果数据不仅包括蔡司设备,还有非蔡司设备数据,应该怎么办呢?今天我们就讲解下非蔡司设备如何利用Piweb软件就行数据汇总。

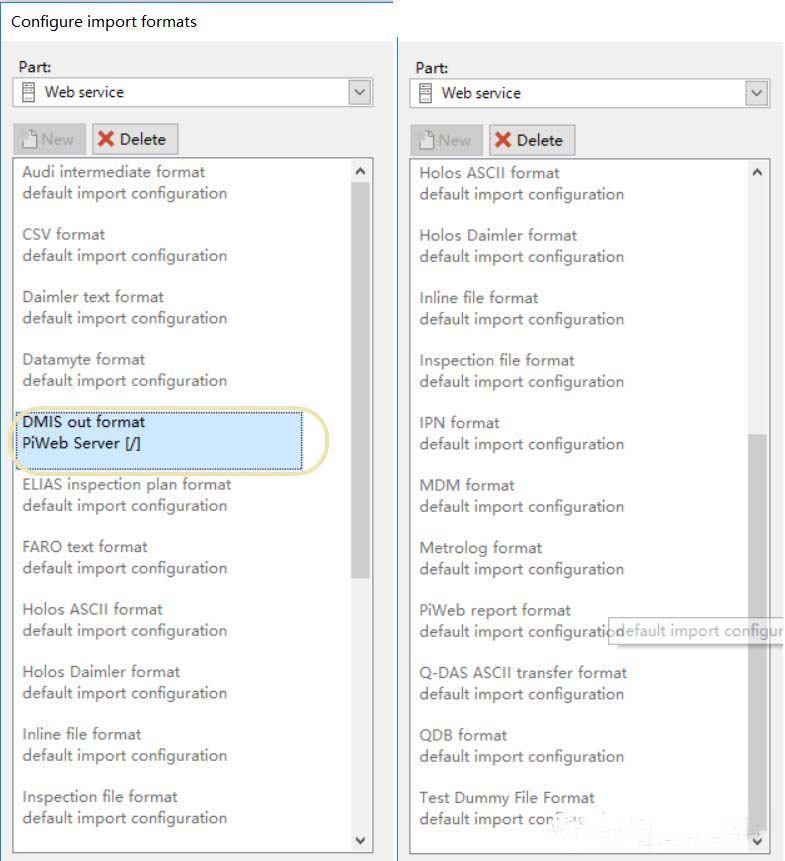

  单机版Piweb Reporting Plus用于分析蔡司三坐标的数据,如果是不是蔡司设备呢?这时候就需要网络版蔡司Piweb,比如Piweb SBS或Piweb Enterprise企业版。Piweb软件支持很多种测量数据格式。对于蔡司设备数据,可以直接上传到服务器。对于非蔡司设备数据,也有很多默认选择。如下所示



蔡司三坐标软件



  下面要介绍的是DMO文件上传Piweb。那么什么是DMO报告? DMO报告,DMIS Output报告。也就是常说的DMIS报告。那什么是DMIS?

  DMIS是Dimensional Measuring Interface Specification的缩写,意思是尺寸测量接口规范。是测量设备供应商和用户联合共同开发的自动化系统之间检测数据的通信标准。DMIS的目标是作为一套计算机系统和测量设备之间检测数据双向通信的标准,提供一种数据格式,形成各类分系统之间进行数据交换的中性文件。其内容涉及检测规程和检测结果两部分。检测规程是由计算机系统提供给测量设备的,而检测结果是测量设备反馈给计算机系统的。

  其一般结构如下:

  DMISMN/‘程序号’

  FILNAM/‘文件名’

  外部文件声明语句

  数据声明语句

  宏定义语句

  DMIS程序语句

  ENDFIL

  举个CALYPSO输出的DMO文件为例(摘选其起始 ,终止部分内容)

蔡司Piweb软件



  会发现数据分布格式和之前描述的一般结构接近,但也不完全一致。如果日常工作中有接触这类报告,会发现不同测量仪器供应商间或和厂家间的DMO报告都不完全相同。这是为什么呢?

  DMIS是一个通用规范,举个不恰当的比方来说,就好比学习编程语言,语法结构是固定的,但不同的人用该语言实现一个相同功能,*终编写的语言也不会完全相同的。 同时话又说回来,虽然每个人编的不相同,这不影响别人阅读这个程序。因为大家用的都是同一个语言,也就是同一个“标准”,同一个“规范”。

  这就为Piweb系统支持,不同测量设备供应商的DMIS output(DMO报告),提供了理论基础。

       以上就是德国蔡司三坐标代理商昆山友硕帮您整理的非蔡司设备上传数据到Piweb的解决方法,希望对您有所帮助。
