蔡司在线测量-DruMax车间里的灵动舞者

来源:发布时间:2015-04-29 10:04:28点击率:

典型的日常检测任务需要多款测量机,多工位测量装置和手动检测设备。常规上每个作业都需要一个单独的测量装置。如果您的工件种类变化,您须投资于新设备。拥有了DuraMax,这些额外的成本和时间就不再需要。在机械加工和模具行业中,能够快速测量并准确、灵活地应对变化是要的。固定式检具和检验设备已不再是经济的解决方案。DuraMax还能取代齿轮测量仪和其他检验设备,是面向企业未来的保证。

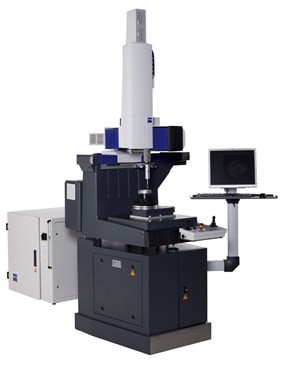

蔡司DuraMax


重要特征
专为生产设计
•完备的CNC扫描坐标测量机
•即使在+30℃时,完全可以正常工作
•被动减震
•占用空间小,易于安装
•无需压缩气源,移动方便

通用配置:
•标配扫描
•各种探针规格可供选择
•平台使用或配合底座使用
量身定制:
•易于使用,可以从三面装载
•实用的探针更换架
机器技术
可靠的驱动技术:
•完全内置式导轨
•完备的减震系统
•低功率驱动
拥有市场先技术:
•ZEISS C99控制技术
•ZEISS VAST XXT扫描探头
ZEISS CALYPSO测量软件
•全球支持
安装简易
•出厂前已完全安装
•以短的时间完成安装和验收测试
•无特殊安装需求
探头系统
拥有先技术的VAST XXT扫描探头:
•单点扫描兼备的探头
•能够自动更换探针具有重复性的探针吸盘
•宽偏转范围:±3mm
•能经济方便的测量多种类工件
•配备星形探针系统时,可应用于齿轮测量



随温度变化度(TVA)——全新的度标准
可根据现场温度范围获得各种环境下特定的度数据。
DuraMax作为齿轮测量机使用
良好的准确度表现使其成为齿轮测量技术的理想解决方案。配备各种软件和硬件,包括适用于各种应用的探针材质。
操作
简单易用:
•电动控制的新标准操控盒
•通过电位计在CNC操作过程中实现速度控制
•显示坐标、探针等状态的显示屏
•易于操作和装载
•用ZEISS标准测量软件CALYPSO评定测量结果
•运用myCALYPSO可在简单的条件下,通过宏和集成式交互
•向导轻松替换量规、划线尺和游标卡尺
•电子教学视频下载
•论坛Zeiss Metrology Portal(ZEISS工业测量技术门户)
尺寸
测量范围 X x Y x Z [mm]
DuraMax 500 x 500 x 500
工作环境温度:18~30℃
长度测量误差(µm):2.4+ L/300*起
*—L=测量长度以mm为单位
-根据设备规格、所配探头及使用环境不同,度有所不同


软件
ZEISS公司验证的测量软件
使测量从此变得简单
•基于CAD的三维测量软件
•面向对象编程
•图形显示测量结果
•简单易懂到额操作菜单和帮助
•自动化的探针校准
•测量流程可根据需要灵活调整
•快速的人工测量(有时需要)
•全自动CNC流程
•可通过适用于简单测量的myCALYPSO实现扩展
•适用于复合标准的齿轮测量软件GEARPRO
