自由曲面

产品信息
产品类别:软件
咨询热线:400-1500-108
产品详情
caligo确捕捉自由曲面。
用于自由曲面及更多应用的完整解决方案。

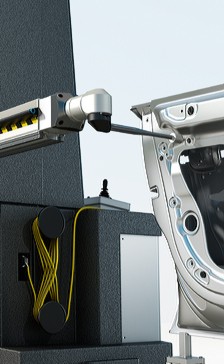

CALIGO是一款用于自由曲面检测的全新软件,它的问世使得车身零件的测量变得比以往更简便、更快捷。全新的软件结构向您提供了一个可实现分析测量、批量测量、模拟和生成报告的效工具。
HOLOS的继任者

CALIGO是HOLOS软件的替代产品。从HOLOS过渡到CALIGO为简单:在HOLOS里编写的测量程序可轻松地导入CALIGO。此外,CALIGO还可以无缝集成至蔡司现有的软件产品系列中,因其主要针对自由曲面的测量,CALIGO主要面向车身制造域的用户。通过使用CALIGO,与测量自由曲面相同,用户还可以轻松获得针对规则几何要素测量的解决方案。CALIGO操作简单,培训时间短,还提供了强大的数据处理功能,而且它的一些新功能还有助于简化质量控制流程。

全新的软件技术

蔡司在CALIGO开发过程中应用了新的软件开发技术。例如,通过采用模块化的系统架构,实现了适应未来需求的灵活性。通过化可用系统资源,CALIGO可以更快的获得并处理大量的测量数据,操作界面简单,使用户能够直观地使用该测量软件。这缩短了适应时间,使用户能更快更好地适应这款全新软件。

变更管理

CALIGO中的变更管理功能可大地提效率:质量检测计划中的特征列表能被导入CALIGO中,并且可直接保存为测量程序。如果特征列表发生变动,它的同步功能可确保用户能够直观地同现有测量程序进行对比。每个改动都会展示给用户,用户可决定是否接受或进行更多的变动修改。此功能确保了用户能对测量程序中的变动做出快速灵活的反应,并把改动项目1时间整合进测量程序中。

模拟

CALIGO的模拟功能为用户提供了丰富的工具,可在实际操作开始前对测量程序进行分析:测量操作将以虚拟动画的形式在CAD窗口中进行展示。诸如碰撞控制、移动路径跟踪和碰撞区域探测的功能有助于用户化程序,并能发现和解决其中的错误。使用CALIGO,可以对各种悬臂式测量机和双臂联机系统进行模拟。EagleEye光学探头也被考虑在内。因此EagleEye系统也可以在CALIGO中实现脱机模拟。

空间

CALIGO能自动生成移动路径,避免与工件碰撞。CALIGO针对不同特征分别生成不同的路径。此外,全新的“路径入口/路径出口” 导航功能也被整合进了CALIGO,它可以确保用户规划出进出工件内部空间的路径。系统还可针对完整测量程序中的具体特征或是全新特征进行快速编程和可靠测量。

评估和报告

CALIGO可生成以彩色图例表示的CAD测量结果,或在测量程序中标记出结果。这些视图可以被整合进测量报告中。CALIGO 配有标准模版库,用于快速输出报告。CALIGO的整合模块可以帮助用户按照公司的标准设计报告和模板。

选项CALIGO DMIS



CALIGO的选项CALIGO DMIS允许您创建、编辑、保存和运行DMIS测量程序。DMIS测量程序的过程类似于标准CALIGO测量程序。


可选用的三坐标测量机

CARMET
PRO

蔡司测量解决方案

IAC

caligo
