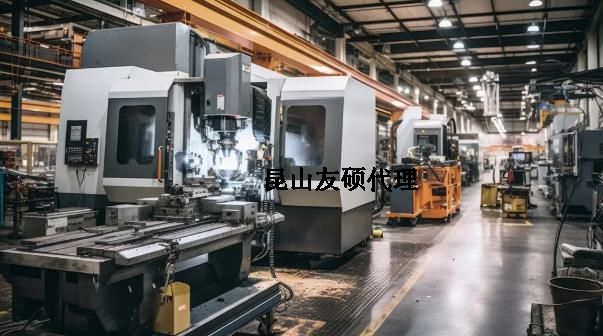

走进现代机床制造工厂，最直观的变化就是机器越来越大，转速越来越快，加工精度要求也越来越高。新能源汽车一体化压铸、大型航空结构件、高端模具加工等新需求的出现，正在推动机床行业向更高性能发展。与此同时，龙门加工中心不断扩大作业范围，电主轴转速突破40000 RPM，高刚性刀柄逐渐成为高端装备标配。

　　但鲜少有人意识到，在这些技术升级背后，还有一个容易被忽略的问题：机床性能的提升，本质上是在不断挑战精度极限。

　　而当误差控制进入微米级甚至亚微米级范围时，计量能力将成为决定产品竞争力的重要基础。

　　01　大型基础结构件：决定整机精度的“地基工程”

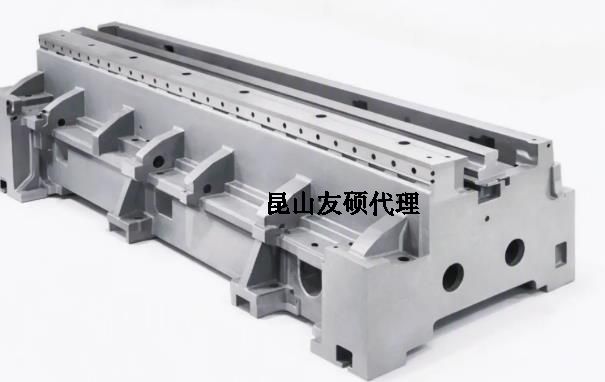

　　在机床制造过程中，床身、立柱、横梁等基础结构件承担着支撑整机的核心作用。随着大型龙门机床和卧式加工中心不断发展，这些零部件尺寸越来越大，部分关键结构长度甚至超过10米。

　　对于大型结构件而言，即使几十微米的偏差，都可能在后续装配过程中被逐级放大，最终影响整机加工精度和稳定性。

　　1　结构大型化带来的计量挑战：

　　尺寸巨大(Y 轴可达 6–10 m 以上)

　　对平面度、直线度、平行度、垂直度要求趋近极限

　　深孔、配合孔对同轴度与圆度高度敏感

　　2　ZEISS MMZ：大型机床基础结构件的质量基石

　　ZEISS MMZ 系列蔡司三坐标测量机专为超大尺寸与高精度并存的场景设计，广泛应用于机床床身、立柱、横梁等大型结构件检测。

　　稳定的龙门式结构设计：在大行程下仍保持极高的几何一致性;

　　ZEISS VAST Gold 主动式测头：恒定测力扫描，确保形位公差测量真实可靠;

　　超长接长能力(最高可达 1200 mm)：有效解决深孔与遮挡位置测量挑战;

　　ZEISS CALYPSO 软件平台：无需代码编程，支持中英文切换，统一测量逻辑。

　　02　电主轴：每分钟40000转背后的微米挑战

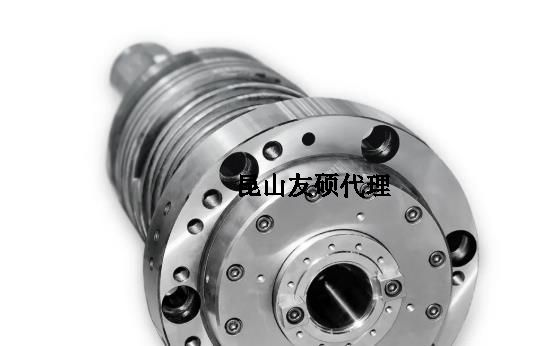

　　当前，高速电主轴正逐渐替代传统机械主轴，成为高端机床的重要发展方向。然而，当主轴转速突破40000 RPM时，任何微小误差都会被高速旋转无限放大。圆度、圆柱度、同轴度、径向跳动等指标的控制要求正逐步接近2-5μm范围。与此同时，温升带来的热变形，还会进一步影响动态性能表现。

　　1　主轴电主轴化带来的计量挑战：

　　集成度高、零部件尺寸小但精度窗口极窄

　　同轴度、圆度、圆柱度、径向跳动要求普遍 ≤ 2-5 μm

　　动态性能与热特性强依赖几何精度一致性

　　2　蔡司三坐标ZEISS PRISMO：微米级一致性的保障

　　针对电主轴高精度需求，ZEISS PRISMO 系列以其高稳定性与高重复性，成为主轴制造与主机厂的长期选择。

　　主轴轴芯圆度、圆柱度、同轴度;

　　配合孔及轴承安装位几何精度;

　　配合 高精度气浮转台(RT-AB) 进行形状测量。

　　ZEISS PRISMO 在 PTB 认证条件下，其形状测量能力可媲美专业形状测量专机。

　　03　刀柄检测：高端加工最后一道质量关口

　　随着HSK、CAPTO(ISO 26623)等双接触刀柄的普及，刀柄已成为影响加工效率和加工质量的重要因素。刀柄接口看似简单，却涉及锥面、端面、拉紧孔、曲线轮廓等多个关键测量要素。任何细微偏差，都可能影响刀具夹持精度，并最终传递到工件表面。

　　1　刀柄高精高刚性化带来的

　　计量挑战：

　　锥面、端面、拉紧孔、曲线轮廓协同定位

　　曲线轮廓微小偏差将直接放大为加工姿态误差

　　测量结果需与国际标准(ISO 26623)强一致

　　2　从标准到数字化

　　蔡司三坐标打造完整刀柄检测方案

　　针对CAPTO刀柄应用，蔡司基于ISO 26623标准开发了标准化、一键式、高一致性的专用检测模块。依托ZEISS CALYPSO软件平台，用户无需编程即可完成测量流程配置，实现检测过程标准化和自动化。

　　ZEISS CALYPSO myPTI 模块：

　　基于 ISO 26623 标准开发;

　　覆盖 C3–C10 全系列;

　　无需编程，一键式完成全参数测量;

　　ZEISS VAST Navigator / Performance ：高速扫描同时保证微米级精度

　　测量结果全球通用：与国际主流刀柄厂商对标无障碍

　　04　从检测设备到质量体系的建设

　　今天的机床行业，竞争已经不只是设备性能的竞争。谁能够持续保证大型结构件的稳定性，谁能够实现高速主轴的一致性制造，谁能够建立符合国际标准的质量体系，谁才能在高端制造市场占据优势。

　　从大型基础结构件到电主轴，再到高精度刀柄，蔡司正通过覆盖关键制造环节的计量解决方案，帮助机床企业构建完整的质量闭环。
